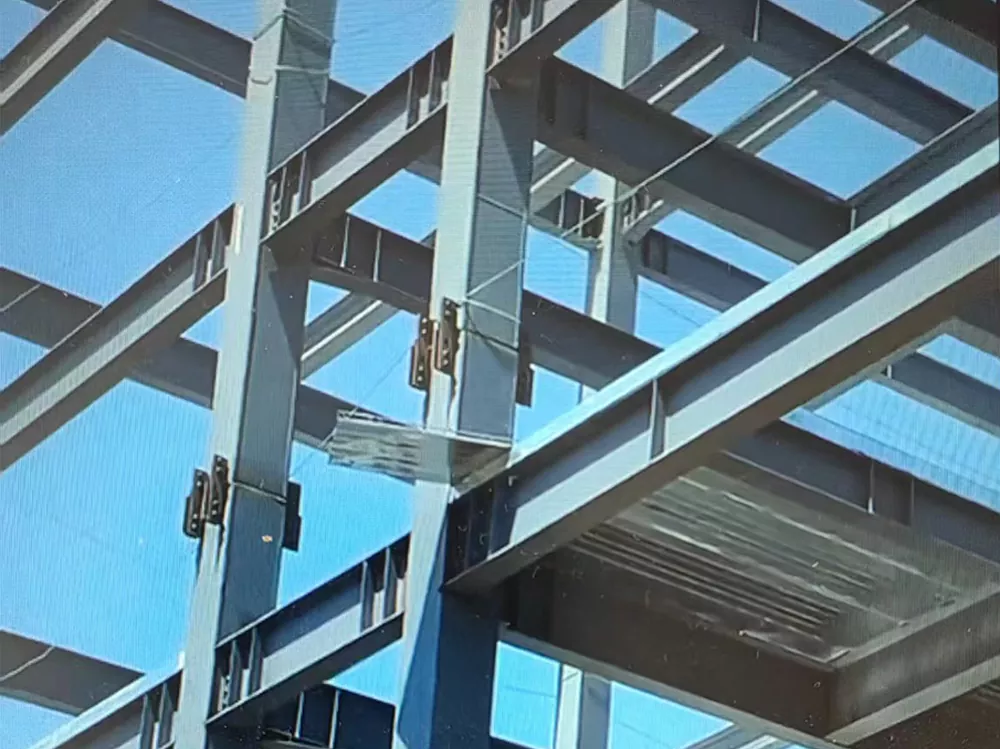

Lurrikararen aurkako altzairuzko egitura

LWY Steel Structure fabrikako lurrikarak erresistenteak dituen altzairuzko egiturak Q235B/Q355 altzairuzko material optimizatuak eta arin eta gogortasun handikoak hartzen ditu marko zientifikoko truss batekin eta indar-jabeen diseinu integratua dutenak. Egitura orokorrak harikortasun handia, energia xahutzeko ahalmen handia eta indar banaketa uniformea ​​ditu, eragin sismikoaren indarra modu eraginkorrean babestu eta sakabanatu dezakeena, lurrikaretan kolapso orokorra eta tokiko egitura haustura saihesten ditu eta egitura antisismikoaren kalifikazioa asko hobetzen du. Altzairuzko egitura zurrun tradizionaletatik ezberdina den, gure egitura sismikoak deformazio-espazio malgua mantentzen du karga-ahalmen handia bermatzen duen bitartean, bibrazio, astindu eta kanpoko inpaktuari eraginkortasunez aurre egiten dion eta epe luzerako egitura-egonkortasuna eta osotasuna mantenduz.

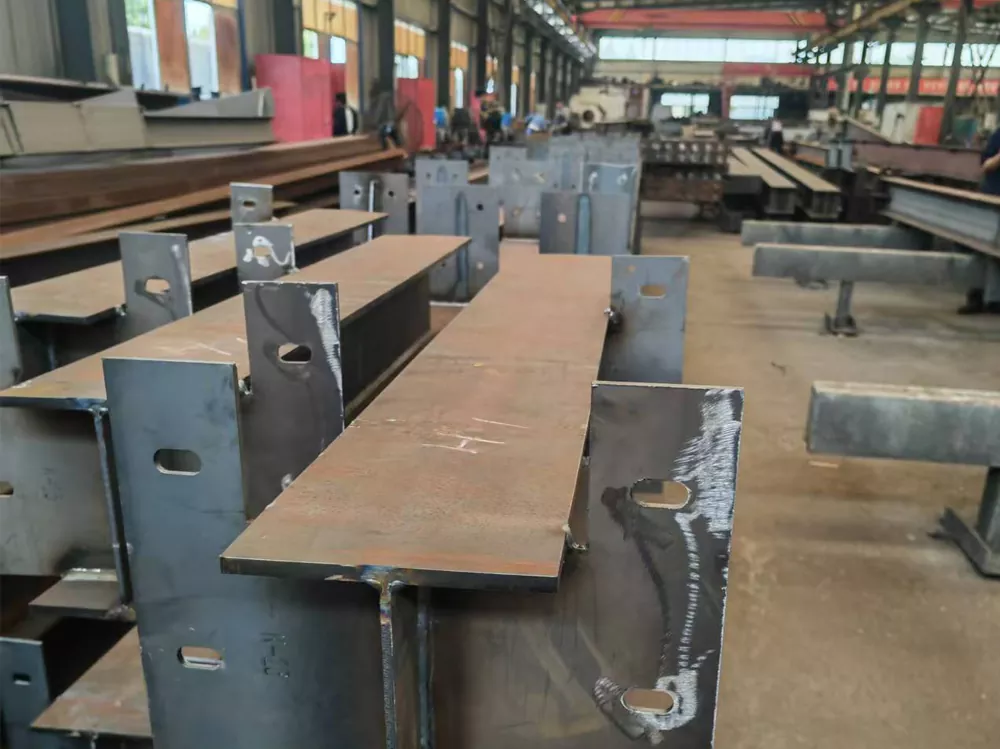

LWY benetan bereizten duena proiektuaren guztizko eraginkortasunarekin eta epe luzerako iraunkortasunarekin dugun konpromisoa da. Aurrez diseinatutako gure osagaiak milimetro-mailako zehaztasunarekin fabrikatzen dira, tokian torloju-muntaketa azkarra bermatuz, lan-kostuak eta eraikuntza-egutegiak nabarmen murrizten dituena. Korrosioaren aurkako gainazaleko tratamendu bikainekin konbinatuta (adibidez, beroko galvanizazioa eta goi-mailako babes-estaldurak), gure lurrikarak erresistenteak diren altzairuzko egitura-osotasuna bermatzen du hamarkadetan mantentze-lan minimoarekin. Elkartu LWY Steel Structure-rekin zure hurrengo proiektu globalerako instalazio seguruagoak, sendoagoak eta errentagarriagoak eraikitzeko.

Nola Altzairuak Lurrikarak Erresistentzia

Harikortasuna

Altzairuzko kideak plastikoki ugaldu eta deformatzen dira muturreko kargapean hautsi beharrean. Altzairuzko marko harikorra nabarmen kulunkatu daiteke lurrikara batean energia xurgatzen duen bitartean, eta astindua gelditu ondoren zutik egon daiteke.

Pisu Arina

Altzairuzko egiturek hormigoizko eraikin baliokideen zati bat pisatzen dute. Masa txikiagoak inertzia-indar sismiko txikiagoak esan nahi du: egiturak pisu gutxiago du astindu bitartean bultzatzeko.

Energia xahutzea

Momentu-markoa konexioek eta errendimenduzko kideek energia sismikoa deformazio plastiko bihurtzen dute. Izendatutako zona harikorra, hala nola habe-muturrak, lehenik uzteko xehatzen dira, eraikinari eusten dioten zutabeak eta konexioak babestuz.

Diseinu Sismikoaren Printzipioak

Zutabe sendoa, habe ahula

Plastikozko bisagrak zutabeetan baino habeetan sartzen dira, beraz, markoa osorik kulunkatzen da eta zutabeek grabitate-karga eramaten jarraitzen dute.

Harizko konexioak

Lurrikararen aurkako altzairuzko egiturak konektatutako kideen plastikozko ahalmen osoa garatzeko diseinatuta eta xehatuta daude, soldadura sartzeko zuloekin, babes-barra kentzearekin eta jarraitutasun-plakekin behar denean.

Lotura eta moteltze sistemak

Egitura kontzentrikoak eta eszentrikoak, eta zehazten den tokian, inklinazioari eutsitako tiranteak edo motelgailuak, egituraren zurruntasuna eta energia xahutzea eskari sismikoaren arabera egokitzen dituzte.

Diseinu Arauak

LWY-ko altzairuzko egitura hauek proiektuaren guneko kode aplikagarriarekin diseinatuta daude:

GB 50011 - Txinako diseinu sismikoko kodea, gotortze sismikoaren intentsitatea eta harikako xehetasun-arauak barne.

EN 1998 (Eurokodea 8) — Diseinu sismiko europarra, DCM eta DCH harikortasun klaseekin

AISC 341 - AEBetako altzairu egituretarako xedapen sismikoak, SMF eta IMF sistemak barne

Gure ingeniariek arau-kodea, zona sismikoa eta garrantzia-faktorea berresten dituzte zurekin diseinatu aurretik, beraz, entregatutako egiturak zure tokiko betetze-baldintzak betetzen ditu.

Produktuaren zehaztapenak

Diseinu sismikoa gunearen araberakoa da: lurzoruaren klaseak, zona sismikoak, eraikinaren altuerak eta okupazioak sistema eta xehetasunak zehazten dituzte. Bidali itzazu kokapena eta eraikinaren datuak eta gure ingeniariek egitura diseinatu eta zure kodean aipatuko dute.

Aplikazioak

LWY Steel Structure jantziaren lurrikararen aurkako altzairuzko egiturak:

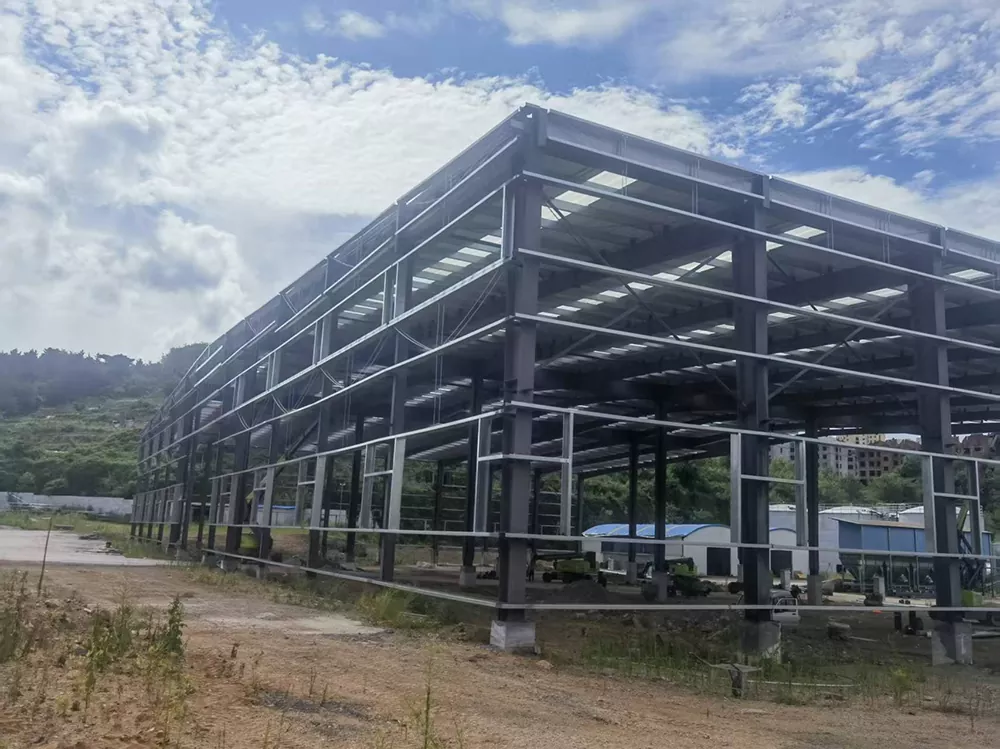

1. Zona sismikoetako lantegiak eta biltegiak

2.Garrantzi handiagoko faktoreak dituzten ikastetxeak, ospitaleak eta eraikin publikoak

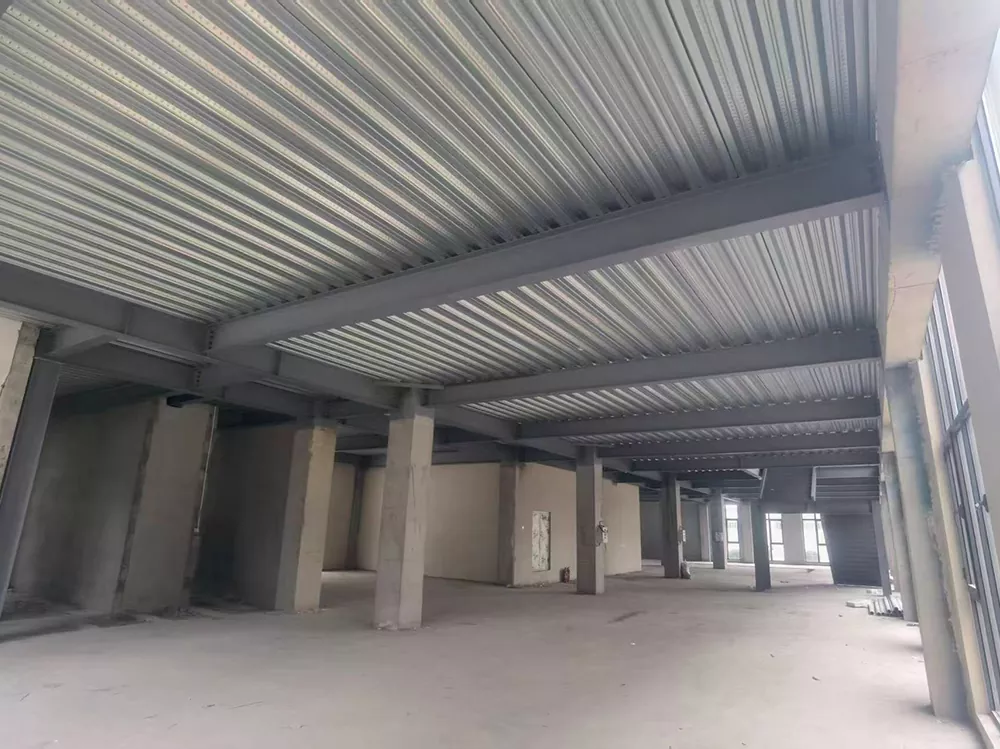

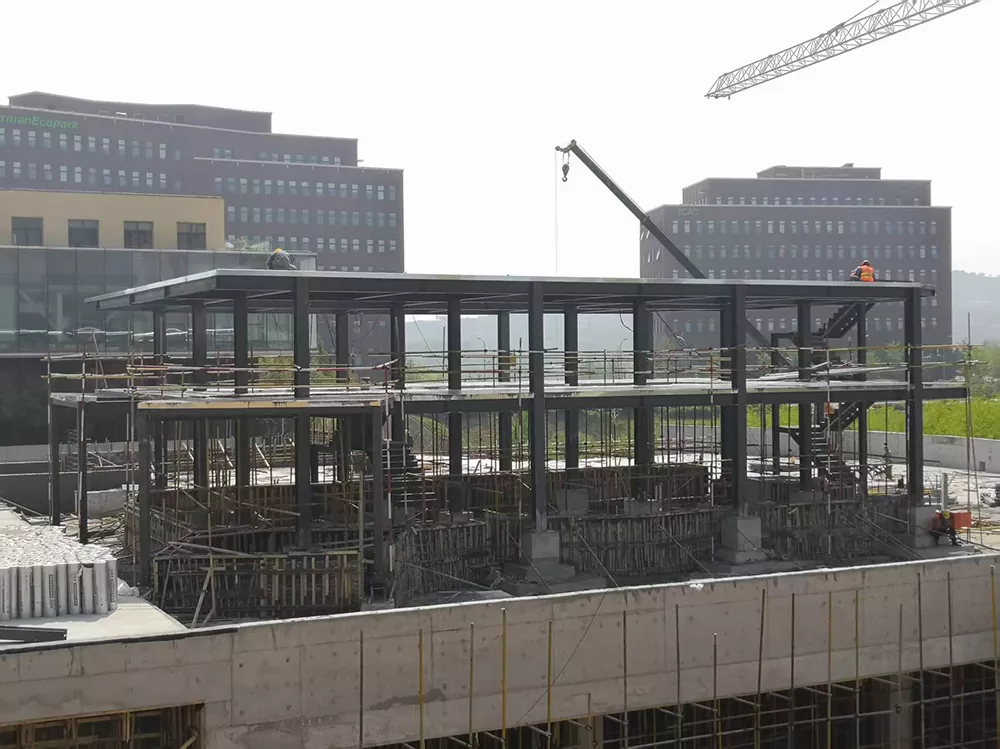

3.Solairu anitzeko etxebizitza eta bulegoen eraikinak

4.Datu zentroak eta funtzionamenduan egon behar duten instalazio kritikoak

5.Egituren berritzea eta zabaltzea

Proiektu bakoitza tokiko agintariei kodea betetzen dela frogatzen duten diseinu-kalkuluekin, konexio xehetasunekin eta fabrikazio-erregistroekin entregatzen zaie.

LWY altzairuzko egituraren benetako kasua: neurri arineko altzairuzko etxebizitza modular multzoa

Proiektu Mota: Etxebizitza Berreraikuntza

Kokapena eta estandar sismikoa: Kobe, Japonia

Egitura Ingeniaritza eta Ezaugarri Teknikoak:

1. Egitura arina: hotzean osatutako altzairuzko marko arina (LGS) 3D kutxa motako egitura-sare bat osatuz.

2. Inertzia-indarraren murrizketa: egiturazko pisu hila ohiko hormigoizko eraikinen 1/5era murriztu da, eraikinean eragiten duen indar sismiko osoa nabarmen murriztuz.

3. Lotze-sistema: trakzio handiko torloju auto-tapatzaileak altxatzearen aurkako euste-aingurarekin konbinatuta, goranzko/ebakidura-kargaren azpian egituraren osotasuna bermatzeko.

Ohiko galderak

Q1: Zein kode sismiko diseinatzen duzu?

A1: Zure proiektuaren gunearen kodea: GB 50011 Txinarako, EN 1998 Europarako, AISC 341 AEBetarako edo zure tokiko baliokidea. Kodea eta parametro sismikoak baieztatzen ditugu diseinua hasi aurretik.

Q2: Zein da diseinatzen duzun intentsitate sismiko maximoa?

A2: Gure gama estandarrak 7-9 gotortze intentsitateak hartzen ditu (0,10 g-0,40 g PGA). Eskakizun handiagoak proiektu bakoitzeko diseinatutako sistema bereziekin kudeatzen dira, hala nola giltzurrunak edo motelgailuak.

Q3: Nola egiaztatzen duzu soldadura kalitatea momentuko konexioetan?

A3: Momentu-konexioetan sartze osoko soldadurak prozedura kualifikatuak dituzten soldatzaile ziurtatuek egiten dituzte, eta ultrasoinuen bidez ikuskatzen dira kodea edo proiektuak zehazten duen tokian. Ikuskapen-erregistroak egiturarekin batera entregatzen dira.

4.G.: Sismiko eremuetan hormigoia baino ekonomikoagoa izan al daiteke lurrikararen aurkako altzairuzko egitura?

A4: Askotan bai. Altzairuzko marko arinagoak zimenduen lana eta masa sismikoa murrizten ditu, eta aurrefabrikazioak eraikuntza-denbora laburtzen du. Kostu osoa gunearen eta kodearen araberakoa da, baina altzairua gero eta lehiakorragoa da sismiko handiko eskualdeetan.

5.G.: Tokiko onespenerako dokumentazioa ematen al duzu?

A5: Bai. Diseinu-kalkuluak, dendako marrazkiak, materialen ziurtagiriak eta soldadura-ikuskapen-erregistroak eskaintzen dira, zure ingeniariak eta tokiko agintariak betetzen direla egiaztatzeko.
