Sarbide bertikaleko industria-soluzioek egituraren osotasuna, gizakiarengan oinarritutako diseinua eta ingurumen-erresistentzia arretaz ebaluatu behar dituzte.Altzairuzko EskailerakPasabide bertikaleko oinarrizko osagai gisa balio dute instalazio-proiektu askotan, ikuskapen-, mantentze- eta aireko operazio-fluxuei eusten die fabrikazio-plantetan, zerbitzuguneetan eta industria astuneko guneetan. Artikulu honek ebaluazioaren dimentsio praktikoak, materialak aukeratzeko logika, segurtasunera bideratutako eraikuntzaren xehetasunak eta eremuan hedatzeko moldagarritasun-gogoetak apurtzen ditu, ingeniaritza-taldeei diseinu-erabakiak ongi oinarritutako erabakiak hartzen laguntzen die merkataritza-gastuen neurketetan zentratu gabe.
Aurkibidea (egin klik atal bakoitzera joateko)
- 1. Sarbide Bertikaleko Ekipo Industrialetarako Egitura-Errendimendu-baldintzak
- 2. Materiala aukeratzeko eta gainazalaren tratamendurako estrategiak Epe luzerako Landa Zerbitzurako
- 3. Geometria Ergonomikoa eta Segurtasun Ezaugarri Integratuen Plangintza
- 4. Egokitzapen pertsonalizatua guneko ingurune-baldintza berezien arabera
- 5. Soldadura-fabrikazio-arauak eta muntaketa-eskema fidagarriak
- 6. Maiz egiten diren galdera teknikoak
Industri guneek etengabe eskatzen dute mugimendu bertikaleko bide egonkorrak eta fidagarriak, ohiko ekipamenduen egiaztapenak, osagaien konponketak eta gainko sistemaren jarraipena egiten duten operadoreentzat. Sarbide bertikaleko hardware behar bezala diseinaturik gabe, langileek arrisku handia dute eskalatzeko zereginetan, batez ere altuera altuetan edo funtzionamendu-eremu heze eta korrosiboetan. Ingeniaritza-talde askok lehengaien indarra bakarrik lehenesten dute, eta elkarrekin lotuta dauden parametroak alde batera uzten dituzte, hala nola eskailera-desplazamenduaren tolerantzia, babes-kaiolaren jarraitutasuna eta oinarri ainguratzeko zehaztapenak. Dimentsio bakoitzak elkarreragin egiten du azken erabiltzaileen segurtasun operatibo orokorra definitzeko. Behar bezala diseinatutaAltzairuzko Eskailerakorekatu karga mekanikoaren ahalmena, giza faktorearen ingeniaritza eta ingurumenaren iraunkortasuna urte osoan errendimendu koherentea emateko.
1. Sarbide Bertikaleko Ekipo Industrialetarako Egitura-Errendimendu-baldintzak
Egitura-errendimendua igoera bertikalen multzoen bizkarrezurra osatzen duten karga-jasapen primarioekin hasten da. Habe-profil arrunten artean, angelu-altzairua, kanal-altzairua eta hodi huts karratuak daude, bakoitza instalazioaren altuera orokorraren eta aurreikusitako karga operatiboen arabera hautatuta. Igotzeko altuera altuagoek pisu handiagoko material gordina eskatzen dute makurdurari eta alboko desbideratzeari aurre egiteko, operadorearen pisuaren azpian eta erremintak garraiatzen dituzten kargaren ondorioz. Eskualde bertikalean sei metrotik gorako instalazioetarako, habearen sekzioaren zehaztapenak hobetzea funtsezkoa bihurtzen da epe luzerako egitura-zurruntasuna mantentzeko.
Karga-habeen arteko barruko zabalerak zuzenean eragiten du eskalatzeko erosotasuna eta eskuen kokapen segurua. Gehien onartutako barne-hutsunearen neurketa laurehun milimetro ingurukoa da, eta horrek eroso egokitzen ditu helduen gorputz-dimentsioak igoeran eta jaitsieran. Bi pertsonako aldibereko eskalada espero den lekuetan, konfigurazio pertsonalizatuagoak egin daitezke, nahiz eta horretarako egiturazko kalkulu espezifikoa eskatzen duen zabaltzen den tartean habearen zurruntasuna mantentzeko.
- Karga-elementu nagusiek alboko deformazioari eutsi behar diote igotzen diren langileek sortutako karga dinamiko estatiko eta gorabeheratsuetan.
- Tarteko atseden-plataformak derrigorrezkoak izango dira etengabeko eskalada-segmentu bakarrek sei metroko altuera bertikala gainditzen dutenean.
- Plataforma-neurriek gutxieneko zabalera-atalaseak bete behar dituzte eta inguruko babes-baranak sartu behar dituzte, erorketa-arriskuak saihesteko, eskalada-bideko etenguneetan.
- Egitura-juntura nagusi guztiek osotasun mekanikoa gorde behar dute ekipoen bizitza osoan zehar milaka igoera-ziklotan zehar.
Atsedenerako plataformek balio bikoitza ematen dute: operadoreei erresistentzia fisikoa berreskuratzeko aukera ematen diete igoera luzeetan, eta etengabeko eskalada luzeak zati seguruagoetan zatitzen dituzte. Plataformako baranda-altuerak, zutoinetik zutoinen arteko tarteak eta jaurtiketa-plakaren eskakizunek segurtasun-jarraibide estandarizatuak jarraitzen dituzte erortzeko balizko hutsuneak ixteko. Plataforma bat eskalada-ibilbideen goiko muturrean lan-estazio baten parte denean, babes-altuera-arau osagarriak aplikatzen dira agerian dauden lan-ertzetan perimetroa babesteko.
2. Materiala aukeratzeko eta gainazalaren tratamendurako estrategiak Epe luzerako Landa Zerbitzurako
Lehengaien aukerak oinarrizko propietate mekanikoak ezartzen ditu, baina gainazalaren prestaketak neurri handi batean zehazten du erabilera-bizitza erabilgarria den industria-inguruneetan. Eragiketa-ingurune ezberdinek mehatxu desberdinak eragiten dituzte: hezetasun-kondentsazioa, lurrun kimikoak, aireko partikula-hondakinak eta tenperaturaren gorabeherek degradazio metalikoa bizkortzen dute, babes-akaberak behar bezala ezartzen ez badira. Ingurune lehorreko barruko instalazioek inprimaketa eta goiko pintura-sistemetan oinarritu daitezke, eta kanpoko edo kimikoki aktibo dauden instalazioek beroan galbanizatu tratatzea gomendatzen dute. Galbanizatutako akaberetarako zink-geruzaren lodierako gutxieneko helburuak jarraitu behar dira, urte anitzeko hedapen-zikloetan korrosioaren aurkako errendimendu fidagarria lortzeko.
Osagai komuneko materialaren erreferentzia-taula
| Osagaiaren izena | Materialen aukera tipikoak | Ohar praktiko nagusiak |
|---|---|---|
| Eskailera Nagusiko Habeak | Beroan ijetzitako angelu altzairua, sekzio hutsa angeluzuzena, kanal altzairua | Sekzio lodiagoa behar da 6 metrotik gorako altueretarako |
| Eskaladako eskailerak | Altzairu trinko biribila, altzairu lauak | Errebarik gabeko gainazal leunak; irristatzearen aurkako aldaketak eskuragarri |
| Segurtasun Kaiola Eraztun Horizontalak | Altzairu trinko biribila | Etengabeko instalazioa plataforma edo goiko amaiera punturaino |
| Kaiola Bertikala Indartzeko Barrak | Altzairu biribil trinkoa, kantitatea uniformeki banatua | Gutxienez lau indartze-barra bertikal itxitura osoko segurtasun-kaioletarako |
Eskailerako materialen artean, normalean, altzairuzko barra biribila edo altzairu lauko profilak daude. Altzairuzko eskailera biribilek gainazal leunak eta errebarik gabekoak mantendu behar dituzte, eskuetan zauririk ez izateko. Altzairuzko eskailera lauko aldaerek irristagaitzaren aurkako ertzak integra ditzakete marruskadura-kontaktua areagotzeko. Aldameneko eskailera erditik zentro arteko tarteen arteko desbideratzeak zorrotz kontrolatu behar du; Gehiegizko aldakuntzak gizakiaren eskalada-erritmo naturala eten egiten du eta estropezu egiteko edo oker egiteko arriskua areagotzen du. Eskailerak habe nagusiaren aurpegietatik igaro behar dira eta soldatutako muga geraleku seguruak jaso behar dira, behin eta berriz kargapean eskailera askatzeko arriskuak ezabatzeko.
Estaldura-sistemaren kalitateak zuzenean eragiten du mantentze-maiztasunean. Bi geruza herdoilduaren aurkako primerak akaberako bi pintura geruzarekin konbinatuta pinturan oinarritutako babes-lan estandarra osatzen du barruko konfigurazio babestuetarako. Eremuan ikusgai dauden instalazioek bero-beroan galvanizatzeari etekin handiagoa ematen diote, eta horrek gainazal guztiak estaltzen dituen metalurgikoki loturiko zinkaren blindajea sortzen du, soldatutako multzoen barruan ezkutuko arrakalak barne. Galbanizatu edo margotu aurretik gainazalaren garbiketa egokia ezinbestekoa da metalezko substratuaren eta babes-geruzen artean atxikimendu koherentea lortzeko.
3. Geometria Ergonomikoa eta Segurtasun Ezaugarri Integratuen Plangintza
Diseinu ergonomiko onak hardwarearen dimentsioak giza gorputzaren mugimenduaren ereduekin lerrokatzen ditu, operadorearen nekea murrizten du eta, aldi berean, gunearen segurtasun orokorra areagotzen du. Errepalen zentrotik zentrorako tarteak parametro ergonomiko kritikoenetako bat adierazten du. Tarte industrial estandarra berrehun eta berrogeita hamar milimetrokoa da, eta berrehun eta hirurehun milimetro arteko tarte onargarria da. Dimentsioko tolerantzia-muga zorrotzek eskailera irregularrak jartzea ekiditen dute, eta horrek pauso okerrak sor ditzake erritmo azkarreko mantentze-lanetan.
Labaintze-kontrako aldaketa-aukerek hezetasun, kondentsatu edo olio-zipriztinetarako joera duten lan-eremuetan sortzen diren gainazal labainkorren arriskuei aurre egiten diete. Eskuragarri dauden tratamenduen artean, eskailera-gainazaletan nahastea, irristatzearen aurkako altzairu-zerrenda soldatuak edo bereziki formulatutako marruskadura handiko estaldura-geruzak daude. Aukera bakoitzak oinetakoen kontaktu puntuetarako gainazaleko marruskadura areagotzen du, eta operadoreek laneko oinetako industrial estandarrak janzten dituztenean irristatze probabilitatea murrizten du. Etengabeko baldintza hezeetan kokatutako proiektuek irristatzearen aurkako hobekuntzak lehenetsi beharko lituzkete negozia daitezkeen diseinu-elementu gisa.

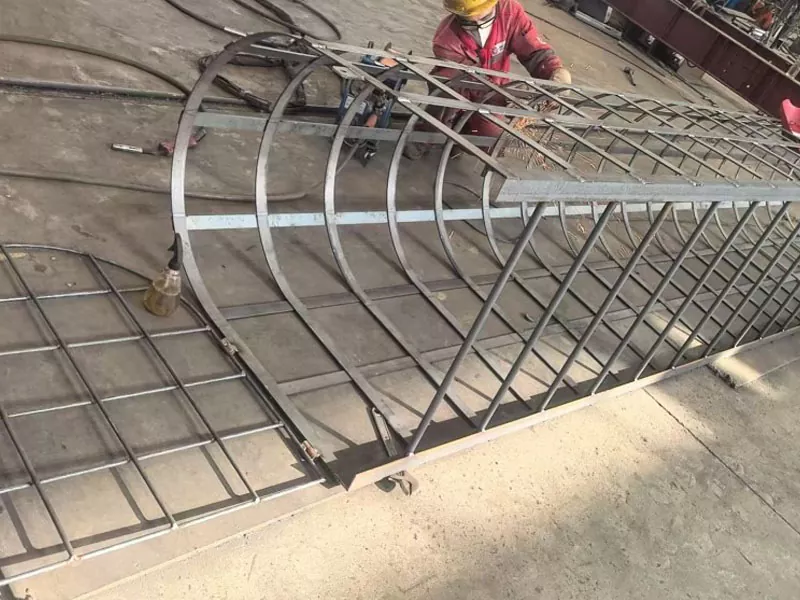

Segurtasun-kaiola instalatzeko arauak aplikatzen dira igotzeko altuera-atalaseak betetzen direnean. Kaiolaren diametro zirkularra, eraztun-tarte horizontala eta indartzeko barra bertikaleko kantitateek ezarritako segurtasun-zehaztapenak jarraitzen dituzte. Segurtasun-kaiolak etengabe ibili behar dira hutsunerik gabe atseden-plataforma edo goiko amaiera-puntuetaraino; altuera partzialeko kaiolek trantsizio-eremu arriskutsuak sortzen dituzte, non operadoreek erorketak eusteko itxitura galtzen duten igoera-bidearen erdibidean. Plataforma-interfazeetako irekiera eta trantsizio-puntu guztiek xehetasun zehatzak jaso behar dituzte, gorputz-adarrak harrapatu edo erortzeko irekidurak sor ditzaketen babesik gabeko hutsunerik egon ez dadin.
Behe-muturreko lur-konexioaren geometriak ere arreta handia jasotzen du. Beheko atala lurretik edo erreferentziazko gainazaletik gehienezko sake-distantzian kokatu behar da. Instalazio-posizioetan ura zutik pilatzen den tokietan, hormigoizko zimendu-egitura altxatuek oinarrizko metalezko osagaien aurka ura zuzenean pilatzea eragozten dute. Oinarri-blokeen neurriek gutxieneko dimentsionamendu-arauak bete behar dituzte lur-egitur euskarrietara karga egonkorra transferitzeko.
4. Egokitzapen pertsonalizatua guneko ingurune-baldintza berezien arabera
Ez dago bi industria-instalazioek muga espazial berdinak aurkezten. Lehendik dauden eraikin-egiturek, inguruko ekipamendu-diseinuek, gainaldeko oztopoek eta lur-mailako oztopoek mundu errealeko mugak ezartzen dituzte instalazioaren geometrian. Neurrira egindako unitateek altuera osoa, unitatearen zabalera, eskailera-tartea, kaiolaren diseinua eta plataformaren kokatzea ahalbidetzen dute proiektu zehatz bakoitzaren muga fisikoetara egokitzeko. Fabrikazio helduen lan-fluxuek neurrira egindako irteera hauek onartzen dituzte, segurtasun-zehaztapenen oinarrizko mugak betetzen dituzten bitartean.
Instalazio-espazio murrizketek sarritan trukaketak behartzen dituzte. Alboko espazio erabilgarri mugatua denean, ingeniariek habe-profilaren hautaketak berrikusten dituzte egitura-indarra gordetzeko, aztarna orokorra zabaldu gabe. Aldameneko makineriaren bibrazio handiak gertatzen direnean, muntatze-eskemak berrikuspena jasotzen dute aingura-puntuetan neke-arriskuak arintzeko. Tokiko edo eskualdeko arau-kode zorrotzak dituzten guneetarako, planoak eta fabrikazio-parametroak eskualdeko estandar horiekin bat egiten dute betetze-baldintzak betetzeko.Altzairuzko Eskaileraknazioarteko estandarren zehaztapenekin ekoitzitako mugaz gaindiko industria-proiektuen hedapenetarako baldintzak bete ditzakete.
- Ebaluatu inguruko ekipamenduaren diseinua, igotzeko hardwarearen eta mugitzen diren makinen piezen arteko talka-arriskuak ezabatzeko.
- Kontuan izan tokiko baldintza klimatikoak, besteak beste, euria, izozteak eta aireko agente kimikoak gainazaleko akabera hautatzerakoan.
- Berrikusi inguruko egitura-substratuak horma edo habearen ainguratze-puntuek sarbide bertikaleko hardwaretik aplikatutako karga estatiko eta dinamikoak jasan ditzaketela egiaztatzeko.
- Doitu plataformaren kokapena instalazioen funtzionamendu-fluxuetan definitutako mantentze-lanak gelditzeko puntu errealekin bat etor daitezen.
Proiektuaren pertsonalizazio espezifikoak ez ditu inoiz gainditu behar oinarrizko segurtasun-geometriaren arauak. Zabalerak, eskalaren tarteak, babes-kaiolaren dimentsioak eta plataforma babesteko altueraren balioek funtzionamendu seguruaren mugen barruan egon behar dute, nahiz eta espazio fisikoaren arriskuak behar diren. Fabrikatzaile kualifikatuek eraikuntzako plano zehatzak ekoizten dituzte, doitutako dimentsio bakoitza dokumentatuz, beraz, instalazio-taldeek eremuko muntaia ingeniaritza bezala exekutatzen dute. Marrazki-paketeek instalazioetako segurtasun-arduradunek egindako azterketa teknikoak ere onartzen dituzte.
5. Soldadura-fabrikazio-arauak eta muntaketa-eskema fidagarriak
Fabrikazioaren kalitatea soldadura kontrolatutako exekuzioan oinarritzen da. Sartze osoko soldadurek eskailera-habeak eskailera, plataforma eta erantsitako beste egitura-elementu batzuekin lotzen dituzte. Soldadura-altueraren gutxieneko balioak konektatutako osagaien lodiera meheenari dagozkio. Soldadura-jodurek juntaren osotasuna ahultzen duten zepak eta porositate-akatsak saihestu behar dituzte. Estres handiko juntura kritikoek akatsak hautemateko ikuskapen suntsitzaileak behar dituzte barneko soldadura kalitatea balioztatzeko, amaitutako unitateek produkzio instalazioetatik irten aurretik.
Eremuan muntatzeko metodoak bi kategoria nagusitan banatzen dira: hedapen-torlojuak lehendik dauden substratuen aurka finkatzea edo hormigoizko egituretan aurrez txertatutako altzairuzko plakekin konektatzea. Txertatutako plaken lodierak, aingura-hastaken diametroak eta txertatzeko sakonerak zehaztutako gutxieneko tamaina-baldintzak betetzen dituzte. Hedapen-torlojuak lokailu nagusi gisa balio dutenean, torloju-kalitatea eta dimentsio-atalaseak errespetatu behar dira. Ainguratze txarra sarbide bertikaleko hardwarerako ezkutuko hutsegite arriskurik ohikoenetako bat da; bikain fabrikatutako multzoak ere arriskutsu bihurtzen dira muntatze-konexioek ezin badituzte kargak modu fidagarrian transferitu eraikuntza-substratuetara.
Fabrikazio-kalitatea kontrolatzeko sistemek ekoizpen-fase ugari hartzen dituzte. Sarrerako lehengaien ikuskapenak altzairuaren konposizioa eta propietate mekanikoak egiaztatzen ditu fabrikazioa hasi aurretik. Prozesuan egindako ikuskapenak produkzio-fase ondoz egiten dira, eta dimentsio-desbideraketak edo soldadura-akatsak atzematen dituzte osagaiak fabrikazio-fluxuen bidez aurrera egin baino lehen. Ikuskapen-erregistroak artxibatu egiten dira ekoizpen-lote bakoitzeko etorkizuneko erreferentzia izateko. Oso ezagunak diren industria-arauekin bat datozen ziurtagiriek ekoizpen-prozesuak kudeatzeko sistemak baliozkotzen dituzte.
Egitura metalikoko soluzio pertsonalizatu hauek eskaintzen dituen fabrikatzaile kualifikatu bat daLWY altzairuzko egitura, barneko zein nazioarteko zehaztapen-esparruak betetzen dituzten ingeniaritza-egitura metalikoko muntaiak eskaintzen dituena. Osatutako hardwarea eraikuntza-planekin eta pausoz pauso muntatzeko jarraibide-dokumentuekin batera entregatzen da tokiko talde teknikoei instalazio-lanetan laguntzeko.
6. Maiz egiten diren galdera teknikoak
Kalitatearekin erlazionatutako iritzia bidalitakoan, onarpen formala lanegun bateko epean egiten da, eta zuzendutako ebazpen-plangintza bi laneguneko epean osatzen da. Arrazoi-kausaren azterketak fabrikazioaren erantzukizuna berresten duenean, neurri zuzentzaileak doako birmoldaketa, ordezkapen bizkor bidaltzea fabrikatzaileak estalitako logistikarekin edo kontratuan zehaztutako konpentsazio-moldeak bezalako aukerak barne hartzen ditu, proiektuaren baldintza zehatzen arabera.
Fabrikatzaile kualifikatuek produktu-mailako ziurtagiri garrantzitsuak dituzte eskualdeko merkatuko segurtasun-sistemen esparruei dagozkienak. Proba teknikoen dokumentazio osoa amaitutako produktuen bidalketekin batera, ingeniaritza- eta adostasuna aztertzeko taldeei hardwareak segurtasun- eta ingurumen-errendimendu-irizpideei buruzko arau aplikagarriak betetzen dituela frogatzen du.
Eraikuntzaren plano zehatzak eta urratsez urrats instalaziorako orientazio-materialak eskaintzen dira. Dokumentu hauek dimentsio-anotazioak, aingura-puntu-eskakizunak, soldadura-oharrak eta muntaketa-sekuentzia-gidak biltzen dituzte obrako eraikuntzako langileentzako. Laginaren banaketa fisikoa ez da proiektuaren entrega estandarren barruan ematen.
Sarbide bertikaleko industria-proiektu guztiek egitura-mekanika ezagutza, giza faktorea kontuan hartzea, korrosioaren aurkako estrategia eta arau-estandarren kontzientzia uztartzen ditu. Habearen zehaztapenak, eskalaren geometria, segurtasun-kaiolaren jarraitutasuna, gainazaleko babesaren lan-fluxuak eta ainguratze-diseinua sistematikoki berrikusiz, proiektuko eragileek landa-laneko langileentzako arrisku operatiboak murrizten dituzte. ren zehaztapen gogoetatsuaAltzairuzko Eskailerakiraupen luzeko sarbide bertikaleko azpiegiturak sortzen ditu, zerbitzu-zikloetako hamarkadetan zehar instalazioen funtzionamendu-fluxu orokorretan erraz integratzen dena.
